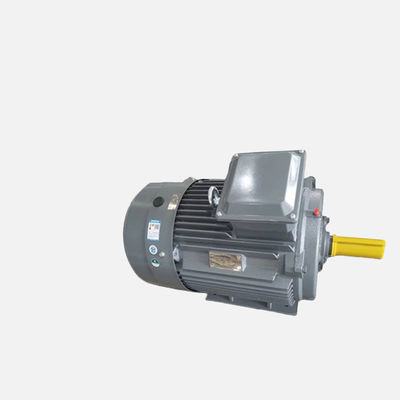

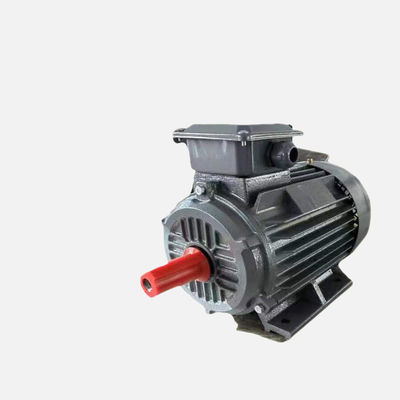

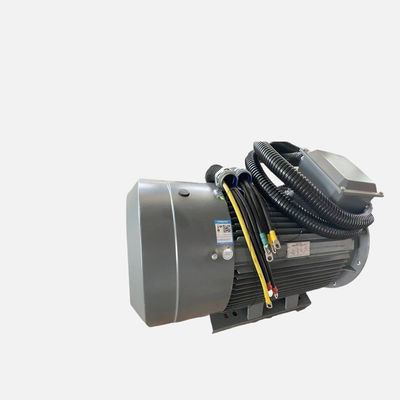

영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r)

  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
원래 장소 중국
브랜드 이름 HC
인증 CCC CE
모델 번호 HCP S/M/L(3000r)
최소 주문 수량 10개
가격 negotiable
포장 세부 사항 명시된 패키징에 의한 바다 팔레트 /By 공중 통 /에 의해
배달 시간 25 일
지불 조건 L/C, T/T
공급 능력 30K PC / 달

무료 샘플과 쿠폰을 받으려면 연락하세요.

WhatsApp:0086 18588475571

웨이 채팅: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
제품 종류 브러쉬리스 전기 모터 애플리케이션 산업 석유화학제품, 마이닝, 전력
적용 공장, 팬들, 펌프, 압축기, 압출기, 벨트 기계 모델 HCP 영구 자석 주파수 변환 시리즈
보호 클래스 IP54/IP55 절연 계급 F
정량력 1.1~11KW 가속도 750r~3000r
정량 전압 380(V) 또는 명령으로 이루어집니다
강조하다

광산용 모터 AC 영구 자석

,

3000RPM 모터 ac 영구 자석

,

모터 로터 자석 IP55
메시지를 남겨주세요
제품 설명

영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (1.1~11KW)



설명



이 공장은 중국 항공우주과학기술법인 산하의 베이징 정밀전기계 제어장비 연구소의 전략적 파트너입니다.

이 공장은 중국 항공우주, 중국 과학 아카데미 전기 공학 연구소 및 기타 관련 부서의 생산, 교육 및 연구와 결합되었습니다.그리고 중국 항공우주사의 강력한 장비 연구 개발 역량에 전적으로 의존하여 제품의 우수한 성능을 보장합니다., 안정적이고 신뢰할 수 있는 품질.


1재료



이 제품 시리즈의 스테이터 윙은 고품질의 순수한 구리 코일을 채택하고 로터는 sintered NdFeB 희토류 영구 자석, 높은 표준 재료 선택,제품 사용 기간이 길고;


2디자인



극히 가볍고, 극히 얇고, 컴팩트한 모터 구조 설계, 높은 전력 밀도 (24nm/kg, 5.8kw/kg), 작은 크기, 더 높은 효율성 및 더 넓은 경제적인 작동 범위,에너지 절감 효과가 있는;


3절차



스테터 스켈레톤은 높은 강도와 고 단열 특성을 가진 PEEK 재료를 채택하고, 고 강도와 높은 열 전도성을 채택하는 에포시스 재료 채우고 냄비,고정 및 냉각 필요를 해결하기 위해 채우고 밀폐, 철 코어는 높은 자기 투명성과 낮은 손실 amorphous 합금 물질을 채택, 윙링은 나선 중앙형조, 다단계 윙링, SMC 물질 및 영구 자석 고정을 채택,그리고 제품의 안정성과 신뢰성을 보장하기 위해 자기극 신발 프로세스와 비자극화 보호 기술을 채택합니다.





성능
이 제품 시리즈의 특정 매개 변수를 확인하려면 다음 표를 참조하십시오.



모터 모델 정량력 가속 전류 가속도 효율성 전력 요인 스탠드 토크 정지 전류 당겨진 토크 무게
KW 380V/A r/min n% COSØ N.M. A N.M. 1kg
HCP90S-2 1.5 2.8 3000 88 ≥ 0.95 3.1 7 2 23
HCP90L-2 2.2 4 3000 89.7 ≥ 0.95 3.1 7 2 26.5
HCP100L-2 3 5.4 3000 89.7 ≥ 0.95 3.1 7.5 2 34
HCP112M-2 4 7.2 3000 90.7 ≥ 0.95 3.1 7.5 2 41
HCP132S-2 5.5 9.8 3000 92 ≥ 0.95 3.1 7.5 2 60
HCP132M-2 7.5 13.2 3000 92.5 ≥ 0.95 3.1 7.5 2 63
HCP160M-2 11 19.3 3000 93.5 ≥ 0.95 3 7.5 2 109
HCP160L-2 15 26 3000 93.8 ≥ 0.95 3 7.5 2 119
HCP180M-2 22 38 3000 94.7 ≥ 0.95 3 7.5 1.8 173
HCP180M-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 186
HCP180L-2 37 63.8 3000 95.3 ≥ 0.95 3 7.5 1.8 218
HCP200L-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 225
HCP200L-2 37 63.5 3000 95.2 ≥ 0.95 3 7.5 1.8 245
HCP200L-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 265
HCP225S-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 306
HCP225M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 340
HCP250M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 385
HCP280S-2 75 128 3000 96 ≥ 0.95 3 7.5 1.8 518
HCP280M-2 90 153.3 3000 96.1 ≥ 0.95 3 7.5 1.8 550
HCP315S-2 110 187.3 3000 96.2 ≥ 0.95 2.9 7.1 1.8 932
HCP315M-2 132 225 3000 96.2 ≥ 0.95 2.9 7.1 1.6 982
HCP315L-2 160 272 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1100
HCP315L-2 180 306 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1180
HCP315L-2 200 340 3000 96.6 ≥ 0.95 2.9 7.1 1.6 1280
HCP355M-2 250 426 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1720
HCP355L-2 315 533 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1980



모터 모델 정량력 가속 전류 가속도 효율성 전력 요인 스탠드 토크 정지 전류 당겨진 토크 무게
KW 380V/A r/min n% COSØ N.M. A N.M. 1kg
HCP90S-4 1.1 2.05 1500 88 ≥ 0.95 3.1 7 2 23
HCP90L-4 1.5 2.78 1500 88.5 ≥ 0.95 3.1 7 2 27.5
HCP100L-4 2.2 3.98 1500 90.2 ≥ 0.95 3.1 7.0 2 35
HCP100L-4 3.0 5.4 1500 90.7 ≥ 0.95 3.1 7.0 2 40
HCP112M-4 4.0 7.2 1500 91 ≥ 0.95 3.1 7.0 2 45
HCP132S-4 5.5 9.7 1500 92.6 ≥ 0.95 3.1 7.0 2 63
HCP132M-4 7.5 13.2 1500 93.0 ≥ 0.95 3 7.0 2 75
HCP160M-4 11.0 19.3 1500 94.0 ≥ 0.95 3 7.5 2 115
HCP160L-4 15.0 26 1500 94.3 ≥ 0.95 3 7.5 1.8 135
HCP180M-4 18.5 32 1500 95 ≥ 0.95 3 7.5 1.8 172
HCP180L-4 22.0 38 1500 95.2 ≥ 0.95 3 7.5 1.8 185
HCP200L-4 30.0 51.6 1500 95 ≥ 0.95 3 7.2 1.8 235
HCP225S-4 37.0 63.5 1500 95.8 ≥ 0.95 3 7.2 1.8 300
HCP225M-4 45.0 77 1500 96.1 ≥ 0.95 3 7.2 1.8 330
HCP250M-4 55.0 94 1500 96.3 ≥ 0.95 3 7.2 1.8 410
HCP250M-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 438
HCP280S-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 518
HCP280M-4 90.0 153 1500 97 ≥ 0.95 3 7.2 1.8 608
HCP280M-4 110.0 187.2 1500 96.7 ≥ 0.95 3 7.2 1.8 650
HCP280M-4 132.0 223 1500 96.8 ≥ 0.95 2.9 7.2 1.8 370
HCP315S-4 110.0 187.2 1500 96.7 ≥ 0.95 2.9 6.9 1.6 935
HCP315L-4 160.0 272 1500 96.8 ≥ 0.95 2.9 6.9 1.6 1100
HCP315L-4 200.0 340 1500 96.9 ≥ 0.95 2.9 6.9 1.6 1350
HCP355M-4 250.0 423 1500 97.0 ≥ 0.95 2.9 6.9 1.6 1900
HCP355L-4 355.0 602 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2100
HCP355L-4 400.0 678 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2300



모터 모델 정량력 가속 전류 가속도 효율성 전력 요인 스탠드 토크 정지 전류 당겨진 토크 무게
KW 380V/A r/min n% COSØ N.M. A N.M. 1kg
HCP90S-6 0.75 1.4 1000 87.2 ≥ 0.95 3.1 5.5 2 24
HCP90L-6 1.1 2.03 1000 88.7 ≥ 0.95 3.1 5.5 2 26
HCP100L-6 1.5 2.73 1000 89.8 ≥ 0.95 3.1 6.5 2 35
HCP112M-6 2.2 3.97 1000 91 ≥ 0.95 3.1 6.5 2 40
HCP132S-6 3 5.37 1000 92 ≥ 0.95 3.1 6.5 2 60
HCP132M-6 4 7.08 1000 92.8 ≥ 0.95 3.1 6.5 2 75
HCP132M-6 5.5 9.68 1000 93.5 ≥ 0.95 3.1 6.5 2 78
HCP160M-6 7.5 13 1000 94.2 ≥ 0.95 3 6.5 2 110
HCP160L-6 11 19 1000 94.7 ≥ 0.95 3 6.5 2 135
HCP180L-6 15 25.8 1000 95.1 ≥ 0.95 3 7 2 175
HCP200L-6 18.5 31.8 1000 95.5 ≥ 0.95 3 7 1.8 220
HCP200L-6 22 37.8 1000 95.8 ≥ 0.95 3 7 1.8 230
HCP225M-6 30 51.3 1000 96.2 ≥ 0.95 2.9 7 1.8 280
HCP250M-6 37 63.2 1000 96.3 ≥ 0.95 2.9 7 1.8 380
HCP280S-6 45 76.8 1000 96.4 ≥ 0.95 2.9 7 1.8 480
HCP280M-6 55 93.8 1000 96.5 ≥ 0.95 2.9 7 1.8 550
HCP315S-6 75 128 1000 96.5 ≥ 0.95 2.8 6.7 1.6 870
HCP315M-6 90 153 1000 96.5 ≥ 0.95 2.8 6.7 1.6 950
HCP315L-6 110 187 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1130
HCP315L-6 132 223 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1190
HCP355M-6 160 263 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1720
HCP355M-6 200 340 1000 96.7 ≥ 0.95 2.8 6.7 1.6 1900
HCP355L-6 250 425 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2000
HCP355L-6 315 536 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2200
HCP355L-6 375 637 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2300
HCP355L-6 400 680 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2450



모터 모델 정량력 가속 전류 가속도 효율성 전력 요인 스탠드 토크 정지 전류 당겨진 토크 무게
KW 380V/A r/min n% COSØ N.M. A N.M. 1kg
HCP112M-8 1.5 2.74 750 90 ≥ 0.95 3.1 6 2 43
HCP132S-8 2.2 4 750 90.4 ≥ 0.95 3.1 6 2 60
HCP132M-8 3 5.3 750 91.5 ≥ 0.95 3.1 6 2 75
HCP160M-8 4 7.1 750 92.3 ≥ 0.95 3.1 6 2 102
HCP160M-8 5.5 9.7 750 93.1 ≥ 0.95 3.1 6 2 110
HCP160L-8 7.5 13.2 750 93.7 ≥ 0.95 3.1 6 2 131
HCP180M-8 11 19.2 750 94.2 ≥ 0.95 3 6.6 2 175
HCP200L-8 15 26 750 94.7 ≥ 0.95 3 6.6 2 235
HCP225S-8 18.5 32 750 95.1 ≥ 0.95 3 6.6 1.8 280
HCP225M-8 22 38 750 95.4 ≥ 0.95 3 6.6 1.8 300
HCP250M-8 30 51.5 750 95.6 ≥ 0.95 2.9 6.6 1.8 380
HCP280S-8 37 63.5 750 95.8 ≥ 0.95 2.9 6.6 1.8 480
HCP280M-8 45 77 750 95.8 ≥ 0.95 2.9 6.6 1.8 560
HCP315S-8 55 94.5 750 95.9 ≥ 0.95 2.8 6.4 1.6 920
HCP315M-8 75 128.5 750 96 ≥ 0.95 2.8 6.4 1.6 990
HCP315L-8 90 153 750 96 ≥ 0.95 2.8 6.4 1.6 1083
HCP315L-8 110 188 750 96 ≥ 0.95 2.8 6.4 1.6 1180
HCP315L-8 132 226 750 96.1 ≥ 0.95 2.8 6.4 1.6 1250
HCP355M-8 160 275 750 96.1 ≥ 0.95 2.8 6.4 1.6 1910
HCP355M-8 180 308 750 96.1 ≥ 0.95 2.8 6.4 1.6 2020
HCP355L-8 200 343 750 96.1 ≥ 0.95 2.8 6.4 1.6 2080
HCP355L-8 250 428 750 96.1 ≥ 0.95 2.8 6.4 1.6 2150
HCP355L-8 280 480 750 96.1 ≥ 0.95 2.8 6.4 1.6 2230
HCP355L-8 315 540 750 96.1 ≥ 0.95 2.8 6.4 1.6 2300



영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r) 0

영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r) 1

영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r) 2

영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r) 3

영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r) 4



영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r) 5



영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r) 6

영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (3000r) 7
