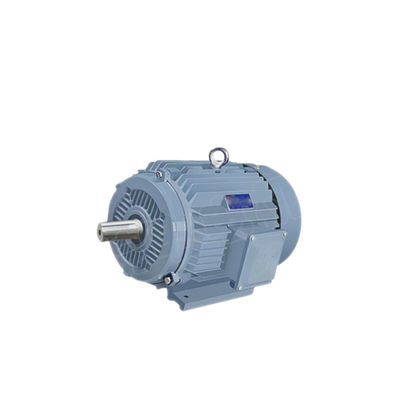

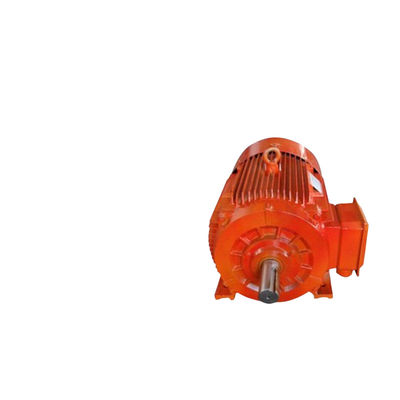

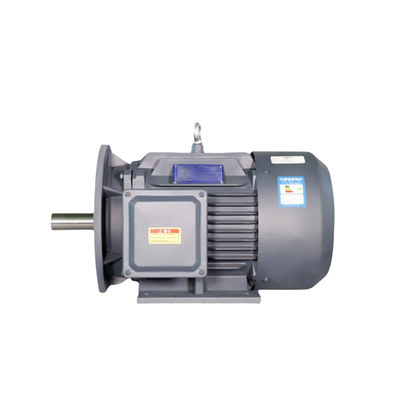

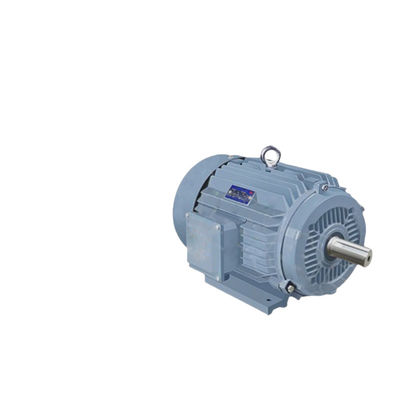

영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (1.1~11KW)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | HC |
| 인증 | CCC CE |
| 모델 번호 | HCP S/M/L (1.1~11kw) |
| 최소 주문 수량 | 10개 |
| 가격 | negotiable |
| 포장 세부 사항 | 명시된 패키징에 의한 바다 팔레트 /By 공중 통 /에 의해 |
| 배달 시간 | 25 일 |
| 지불 조건 | L/C, T/T |
| 공급 능력 | 30K PC / 달 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
WhatsApp:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 제품 종류 | 브러쉬리스 전기 모터 | 애플리케이션 산업 | 석유화학제품, 마이닝, 전력 |
|---|---|---|---|
| 적용 | 공장, 팬들, 펌프, 압축기, 압출기, 벨트 기계 | 모델 | HCP 영구 자석 주파수 변환 시리즈 |
| 보호 클래스 | IP54/IP55 | 절연 계급 | F |
| 정량력 | 1.1~11KW | 가속도 | 750r~3000r |
| 정량 전압 | 380(V) 또는 명령으로 이루어집니다 | ||
| 강조하다 | 1.1KW 영구 자석 동기 모터,11KW 영구 자석 동기 모터,pmsm 모터 IP54 |
||
제품 설명
영구 자석 저전압 동기 모터 (PMSM) HCP 시리즈 (1.1~11KW)
설명
이 공장은 중국 항공우주과학기술법인 산하의 베이징 정밀전기계 제어장비 연구소의 전략적 파트너입니다.
이 공장은 중국 항공우주, 중국 과학 아카데미 전기 공학 연구소 및 기타 관련 부서의 생산, 교육 및 연구와 결합되었습니다.그리고 중국 항공우주사의 강력한 장비 연구 개발 역량에 전적으로 의존하여 제품의 우수한 성능을 보장합니다., 안정적이고 신뢰할 수 있는 품질.
1재료
이 제품 시리즈의 스테이터 윙은 고품질의 순수한 구리 코일을 채택하고 로터는 sintered NdFeB 희토류 영구 자석, 높은 표준 재료 선택,제품 사용 기간이 길고;
2디자인
극히 가볍고, 극히 얇고, 컴팩트한 모터 구조 설계, 높은 전력 밀도 (24nm/kg, 5.8kw/kg), 작은 크기, 더 높은 효율성 및 더 넓은 경제적인 작동 범위,에너지 절감 효과가 있는;
3절차
스테터 스켈레톤은 높은 강도와 고 단열 특성을 가진 PEEK 재료를 채택하고, 고 강도와 높은 열 전도성을 채택하는 에포시스 재료 채우고 냄비,고정 및 냉각 필요를 해결하기 위해 채우고 밀폐, 철 코어는 높은 자기 투명성과 낮은 손실 amorphous 합금 물질을 채택, 윙링은 나선 중앙형조, 다단계 윙링, SMC 물질 및 영구 자석 고정을 채택,그리고 제품의 안정성과 신뢰성을 보장하기 위해 자기극 신발 프로세스와 비자극화 보호 기술을 채택합니다.
성능
이 제품 시리즈의 특정 매개 변수를 확인하려면 다음 표를 참조하십시오.
| 모터 모델 | 정량력 | 가속 전류 | 가속도 | 효율성 | 전력 요인 | 스탠드 토크 | 정지 전류 | 당겨진 토크 | 무게 |
| KW | 380V/A | r/min | n% | COSØ | N.M. | A | N.M. | 1kg | |
| HCP90S-2 | 1.5 | 2.8 | 3000 | 88 | ≥ 0.95 | 3.1 | 7 | 2 | 23 |
| HCP90L-2 | 2.2 | 4 | 3000 | 89.7 | ≥ 0.95 | 3.1 | 7 | 2 | 26.5 |
| HCP100L-2 | 3 | 5.4 | 3000 | 89.7 | ≥ 0.95 | 3.1 | 7.5 | 2 | 34 |
| HCP112M-2 | 4 | 7.2 | 3000 | 90.7 | ≥ 0.95 | 3.1 | 7.5 | 2 | 41 |
| HCP132S-2 | 5.5 | 9.8 | 3000 | 92 | ≥ 0.95 | 3.1 | 7.5 | 2 | 60 |
| HCP132M-2 | 7.5 | 13.2 | 3000 | 92.5 | ≥ 0.95 | 3.1 | 7.5 | 2 | 63 |
| HCP160M-2 | 11 | 19.3 | 3000 | 93.5 | ≥ 0.95 | 3 | 7.5 | 2 | 109 |
| HCP160L-2 | 15 | 26 | 3000 | 93.8 | ≥ 0.95 | 3 | 7.5 | 2 | 119 |
| HCP180M-2 | 22 | 38 | 3000 | 94.7 | ≥ 0.95 | 3 | 7.5 | 1.8 | 173 |
| HCP180M-2 | 30 | 51.3 | 3000 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 186 |
| HCP180L-2 | 37 | 63.8 | 3000 | 95.3 | ≥ 0.95 | 3 | 7.5 | 1.8 | 218 |
| HCP200L-2 | 30 | 51.3 | 3000 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 225 |
| HCP200L-2 | 37 | 63.5 | 3000 | 95.2 | ≥ 0.95 | 3 | 7.5 | 1.8 | 245 |
| HCP200L-2 | 45 | 76.5 | 3000 | 95.6 | ≥ 0.95 | 3 | 7.5 | 1.8 | 265 |
| HCP225S-2 | 45 | 76.5 | 3000 | 95.6 | ≥ 0.95 | 3 | 7.5 | 1.8 | 306 |
| HCP225M-2 | 55 | 94 | 3000 | 95.8 | ≥ 0.95 | 3 | 7.5 | 1.8 | 340 |
| HCP250M-2 | 55 | 94 | 3000 | 95.8 | ≥ 0.95 | 3 | 7.5 | 1.8 | 385 |
| HCP280S-2 | 75 | 128 | 3000 | 96 | ≥ 0.95 | 3 | 7.5 | 1.8 | 518 |
| HCP280M-2 | 90 | 153.3 | 3000 | 96.1 | ≥ 0.95 | 3 | 7.5 | 1.8 | 550 |
| HCP315S-2 | 110 | 187.3 | 3000 | 96.2 | ≥ 0.95 | 2.9 | 7.1 | 1.8 | 932 |
| HCP315M-2 | 132 | 225 | 3000 | 96.2 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 982 |
| HCP315L-2 | 160 | 272 | 3000 | 96.5 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1100 |
| HCP315L-2 | 180 | 306 | 3000 | 96.5 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1180 |
| HCP315L-2 | 200 | 340 | 3000 | 96.6 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1280 |
| HCP355M-2 | 250 | 426 | 3000 | 96.8 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1720 |
| HCP355L-2 | 315 | 533 | 3000 | 96.8 | ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1980 |
| 모터 모델 | 정량력 | 가속 전류 | 가속도 | 효율성 | 전력 요인 | 스탠드 토크 | 정지 전류 | 당겨진 토크 | 무게 |
| KW | 380V/A | r/min | n% | COSØ | N.M. | A | N.M. | 1kg | |
| HCP90S-4 | 1.1 | 2.05 | 1500 | 88 | ≥ 0.95 | 3.1 | 7 | 2 | 23 |
| HCP90L-4 | 1.5 | 2.78 | 1500 | 88.5 | ≥ 0.95 | 3.1 | 7 | 2 | 27.5 |
| HCP100L-4 | 2.2 | 3.98 | 1500 | 90.2 | ≥ 0.95 | 3.1 | 7.0 | 2 | 35 |
| HCP100L-4 | 3.0 | 5.4 | 1500 | 90.7 | ≥ 0.95 | 3.1 | 7.0 | 2 | 40 |
| HCP112M-4 | 4.0 | 7.2 | 1500 | 91 | ≥ 0.95 | 3.1 | 7.0 | 2 | 45 |
| HCP132S-4 | 5.5 | 9.7 | 1500 | 92.6 | ≥ 0.95 | 3.1 | 7.0 | 2 | 63 |
| HCP132M-4 | 7.5 | 13.2 | 1500 | 93.0 | ≥ 0.95 | 3 | 7.0 | 2 | 75 |
| HCP160M-4 | 11.0 | 19.3 | 1500 | 94.0 | ≥ 0.95 | 3 | 7.5 | 2 | 115 |
| HCP160L-4 | 15.0 | 26 | 1500 | 94.3 | ≥ 0.95 | 3 | 7.5 | 1.8 | 135 |
| HCP180M-4 | 18.5 | 32 | 1500 | 95 | ≥ 0.95 | 3 | 7.5 | 1.8 | 172 |
| HCP180L-4 | 22.0 | 38 | 1500 | 95.2 | ≥ 0.95 | 3 | 7.5 | 1.8 | 185 |
| HCP200L-4 | 30.0 | 51.6 | 1500 | 95 | ≥ 0.95 | 3 | 7.2 | 1.8 | 235 |
| HCP225S-4 | 37.0 | 63.5 | 1500 | 95.8 | ≥ 0.95 | 3 | 7.2 | 1.8 | 300 |
| HCP225M-4 | 45.0 | 77 | 1500 | 96.1 | ≥ 0.95 | 3 | 7.2 | 1.8 | 330 |
| HCP250M-4 | 55.0 | 94 | 1500 | 96.3 | ≥ 0.95 | 3 | 7.2 | 1.8 | 410 |
| HCP250M-4 | 75.0 | 128 | 1500 | 96.5 | ≥ 0.95 | 3 | 7.2 | 1.8 | 438 |
| HCP280S-4 | 75.0 | 128 | 1500 | 96.5 | ≥ 0.95 | 3 | 7.2 | 1.8 | 518 |
| HCP280M-4 | 90.0 | 153 | 1500 | 97 | ≥ 0.95 | 3 | 7.2 | 1.8 | 608 |
| HCP280M-4 | 110.0 | 187.2 | 1500 | 96.7 | ≥ 0.95 | 3 | 7.2 | 1.8 | 650 |
| HCP280M-4 | 132.0 | 223 | 1500 | 96.8 | ≥ 0.95 | 2.9 | 7.2 | 1.8 | 370 |
| HCP315S-4 | 110.0 | 187.2 | 1500 | 96.7 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 935 |
| HCP315L-4 | 160.0 | 272 | 1500 | 96.8 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1100 |
| HCP315L-4 | 200.0 | 340 | 1500 | 96.9 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1350 |
| HCP355M-4 | 250.0 | 423 | 1500 | 97.0 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1900 |
| HCP355L-4 | 355.0 | 602 | 1500 | 97.1 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2100 |
| HCP355L-4 | 400.0 | 678 | 1500 | 97.1 | ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2300 |
| 모터 모델 | 정량력 | 가속 전류 | 가속도 | 효율성 | 전력 요인 | 스탠드 토크 | 정지 전류 | 당겨진 토크 | 무게 |
| KW | 380V/A | r/min | n% | COSØ | N.M. | A | N.M. | 1kg | |
| HCP90S-6 | 0.75 | 1.4 | 1000 | 87.2 | ≥ 0.95 | 3.1 | 5.5 | 2 | 24 |
| HCP90L-6 | 1.1 | 2.03 | 1000 | 88.7 | ≥ 0.95 | 3.1 | 5.5 | 2 | 26 |
| HCP100L-6 | 1.5 | 2.73 | 1000 | 89.8 | ≥ 0.95 | 3.1 | 6.5 | 2 | 35 |
| HCP112M-6 | 2.2 | 3.97 | 1000 | 91 | ≥ 0.95 | 3.1 | 6.5 | 2 | 40 |
| HCP132S-6 | 3 | 5.37 | 1000 | 92 | ≥ 0.95 | 3.1 | 6.5 | 2 | 60 |
| HCP132M-6 | 4 | 7.08 | 1000 | 92.8 | ≥ 0.95 | 3.1 | 6.5 | 2 | 75 |
| HCP132M-6 | 5.5 | 9.68 | 1000 | 93.5 | ≥ 0.95 | 3.1 | 6.5 | 2 | 78 |
| HCP160M-6 | 7.5 | 13 | 1000 | 94.2 | ≥ 0.95 | 3 | 6.5 | 2 | 110 |
| HCP160L-6 | 11 | 19 | 1000 | 94.7 | ≥ 0.95 | 3 | 6.5 | 2 | 135 |
| HCP180L-6 | 15 | 25.8 | 1000 | 95.1 | ≥ 0.95 | 3 | 7 | 2 | 175 |
| HCP200L-6 | 18.5 | 31.8 | 1000 | 95.5 | ≥ 0.95 | 3 | 7 | 1.8 | 220 |
| HCP200L-6 | 22 | 37.8 | 1000 | 95.8 | ≥ 0.95 | 3 | 7 | 1.8 | 230 |
| HCP225M-6 | 30 | 51.3 | 1000 | 96.2 | ≥ 0.95 | 2.9 | 7 | 1.8 | 280 |
| HCP250M-6 | 37 | 63.2 | 1000 | 96.3 | ≥ 0.95 | 2.9 | 7 | 1.8 | 380 |
| HCP280S-6 | 45 | 76.8 | 1000 | 96.4 | ≥ 0.95 | 2.9 | 7 | 1.8 | 480 |
| HCP280M-6 | 55 | 93.8 | 1000 | 96.5 | ≥ 0.95 | 2.9 | 7 | 1.8 | 550 |
| HCP315S-6 | 75 | 128 | 1000 | 96.5 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 870 |
| HCP315M-6 | 90 | 153 | 1000 | 96.5 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 950 |
| HCP315L-6 | 110 | 187 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1130 |
| HCP315L-6 | 132 | 223 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1190 |
| HCP355M-6 | 160 | 263 | 1000 | 96.6 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1720 |
| HCP355M-6 | 200 | 340 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1900 |
| HCP355L-6 | 250 | 425 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2000 |
| HCP355L-6 | 315 | 536 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2200 |
| HCP355L-6 | 375 | 637 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2300 |
| HCP355L-6 | 400 | 680 | 1000 | 96.7 | ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2450 |
| 모터 모델 | 정량력 | 가속 전류 | 가속도 | 효율성 | 전력 요인 | 스탠드 토크 | 정지 전류 | 당겨진 토크 | 무게 |
| KW | 380V/A | r/min | n% | COSØ | N.M. | A | N.M. | 1kg | |
| HCP112M-8 | 1.5 | 2.74 | 750 | 90 | ≥ 0.95 | 3.1 | 6 | 2 | 43 |
| HCP132S-8 | 2.2 | 4 | 750 | 90.4 | ≥ 0.95 | 3.1 | 6 | 2 | 60 |
| HCP132M-8 | 3 | 5.3 | 750 | 91.5 | ≥ 0.95 | 3.1 | 6 | 2 | 75 |
| HCP160M-8 | 4 | 7.1 | 750 | 92.3 | ≥ 0.95 | 3.1 | 6 | 2 | 102 |
| HCP160M-8 | 5.5 | 9.7 | 750 | 93.1 | ≥ 0.95 | 3.1 | 6 | 2 | 110 |
| HCP160L-8 | 7.5 | 13.2 | 750 | 93.7 | ≥ 0.95 | 3.1 | 6 | 2 | 131 |
| HCP180M-8 | 11 | 19.2 | 750 | 94.2 | ≥ 0.95 | 3 | 6.6 | 2 | 175 |
| HCP200L-8 | 15 | 26 | 750 | 94.7 | ≥ 0.95 | 3 | 6.6 | 2 | 235 |
| HCP225S-8 | 18.5 | 32 | 750 | 95.1 | ≥ 0.95 | 3 | 6.6 | 1.8 | 280 |
| HCP225M-8 | 22 | 38 | 750 | 95.4 | ≥ 0.95 | 3 | 6.6 | 1.8 | 300 |
| HCP250M-8 | 30 | 51.5 | 750 | 95.6 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 380 |
| HCP280S-8 | 37 | 63.5 | 750 | 95.8 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 480 |
| HCP280M-8 | 45 | 77 | 750 | 95.8 | ≥ 0.95 | 2.9 | 6.6 | 1.8 | 560 |
| HCP315S-8 | 55 | 94.5 | 750 | 95.9 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 920 |
| HCP315M-8 | 75 | 128.5 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 990 |
| HCP315L-8 | 90 | 153 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1083 |
| HCP315L-8 | 110 | 188 | 750 | 96 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1180 |
| HCP315L-8 | 132 | 226 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1250 |
| HCP355M-8 | 160 | 275 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1910 |
| HCP355M-8 | 180 | 308 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2020 |
| HCP355L-8 | 200 | 343 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2080 |
| HCP355L-8 | 250 | 428 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2150 |
| HCP355L-8 | 280 | 480 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2230 |
| HCP355L-8 | 315 | 540 | 750 | 96.1 | ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2300 |
